光学材料

コンテンツの表 [非表示]

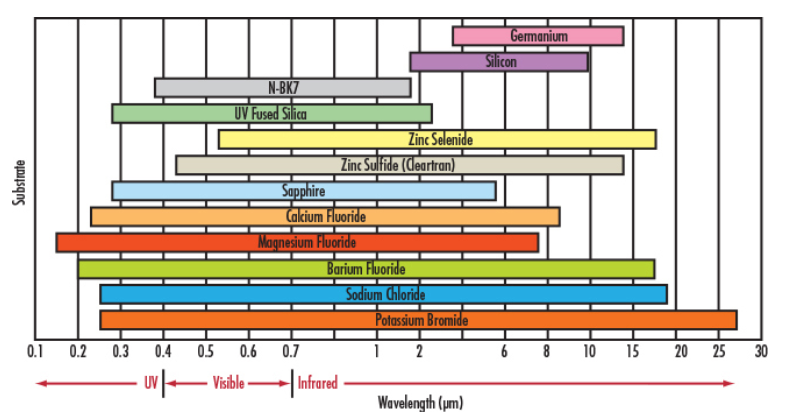

光学材料の透過率、屈折率、および硬度は、どのウィンドウがアプリケーションに最適な選択であるかを判断する上で重要です。下の図は、ウィンドウとして利用可能なさまざまな材料の伝送領域を示しています。

素材	1ndex 0f Refract10n (Nd)	アッベ番号 (Vd)	Dens1ty	係数サーマルの拡張一	S0ften1ng テンプ [°C]	ヌープ硬度	サイズ範囲	厚さ範囲
B270	1.523	58.5	2.55	8.2	533	542	5-75x 75mm	1.0- 3.0mm
バリウムフッ化物 (BaF ₂)	1.48	81.61	4.89	18.1	800	82	5- 50mm	1.0- 3.0mm
BOROFLOAT®	1.472	65.7	2.20	3.25	820	480	5- 200mm	1.75- 6.5mm
カルシウムフッ化物 (CaF ₂)	1.434	95.1	3.18	18.85	800	158.3	5- 50mm	1.0- 3.0mm
ゲルマニウム (Ge)	4.003	N/A	5.33	6.1	936	780	10- 75mm	1.0- 5.0mm
ゴリラ® ガラス	1.509	N/A	2.44	7.88	843	5100	5-200 * 200mm	1.1mm
マグネシウムフッ化物 (MgF ₂)	1.413	106.2	3.18	13.7	1255	415	5- 50mm	1.0- 3.0mm
N-BK7	1.517	64.2	2.46	7.1	557	610	5-75x 75mm	0.2- 4.0mm
カリウム臭化物 (KBr)	1.527	33.6	2.75	43	730	7	13- 50mm	1.0- 5.0mm
サファイア	1.768	72.2	3.97	5.3	2000	2200	2.5- 75mm	0.5- 3.2mm
シリコン (Si)	3.422	N/A	2.33	2.55	1500	1150	10- 50mm	1.0- 3.0mm
ナトリウム塩化物 (NaCl)	1.491	42.9	2.17	44	801	18.2	13- 50mm	1.0- 5.0mm
UVフューズドシリカ	1.458	67.80	2.20	0.55	1000	500	5-50x 50mm	1.0- 5.0mm
セレニド亜鉛 (ZnSe)	2.403	N/A	5.27	7.1	250	120	10- 75mm	1.0- 6.0mm
硫化亜鉛 (ZnS)	2.631	N/A	5.27	7.6	1525	120	12.5- 50mm

用語集

This is the last one.

推奨光学製品

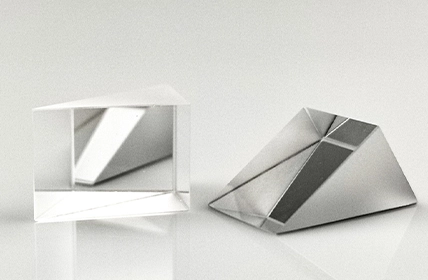

プリズムは、特定の角度で光を曲げるために使用できます。プリズムは光をシフトするだけでなく、画像の方向を調整するためにも使用できます。プリズムのデザインは、それが光とどのように相互作用するかを決定するために使用されます。光がプリズムに当たると、光は出る前に1つまたは複数の表面で反射されるか、基板を通過するときに屈折します。
