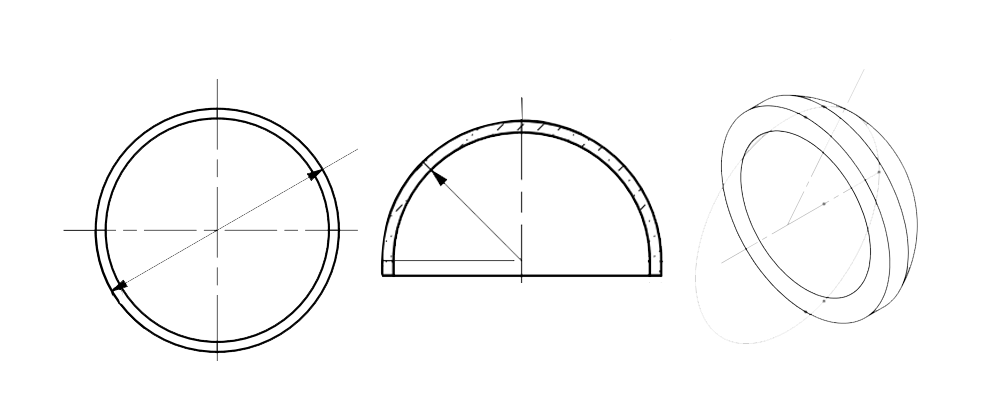

光学ドームは、2つの同心円状の球面を備えたタイプのレンズであり、特に過酷な環境で精密機器や機器を保護するために通常使用されます。 光学ドームの主な機能は、光学システムの性能に影響を与えないようにしながら、内部の光学部品を外部の環境損傷から保護することです。
光学ドームと光学窓はどちらも光学システムを保護しますが、設計と用途が異なります。

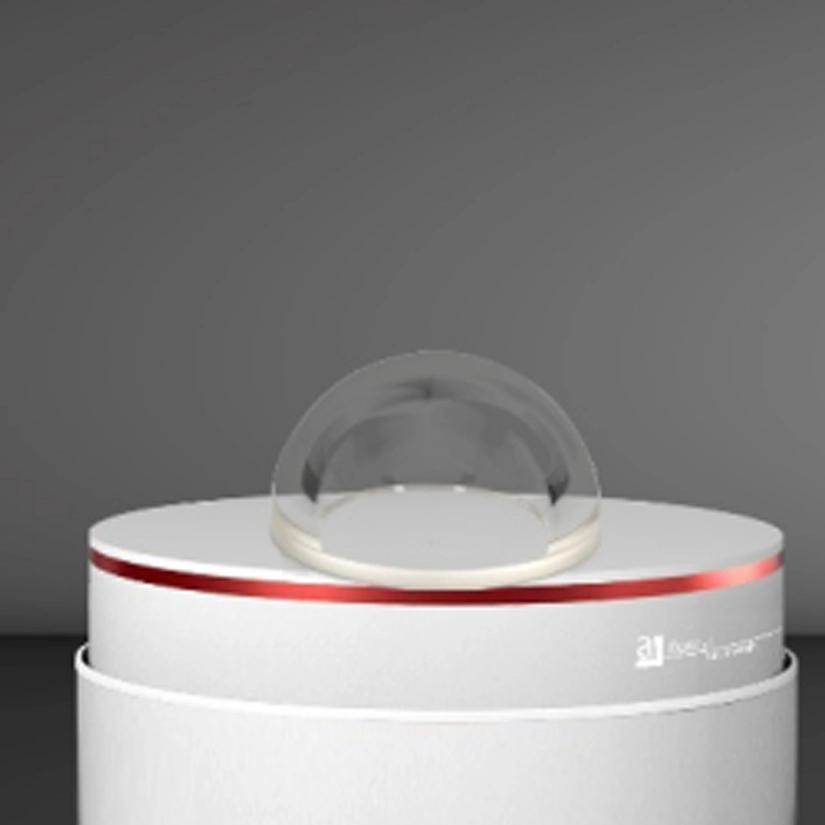

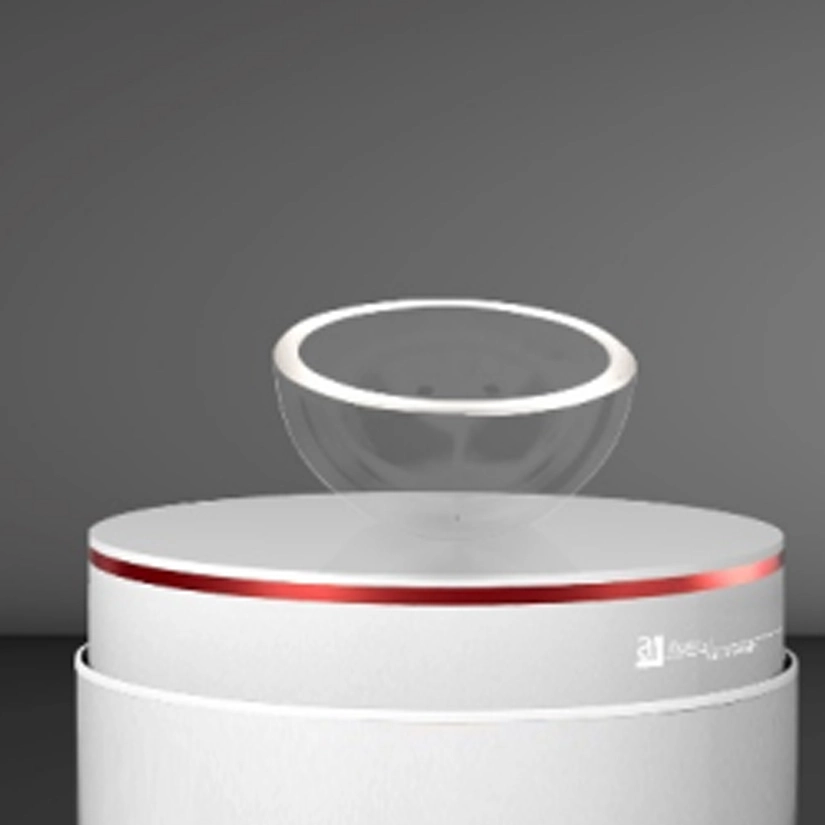

光学ドーム: 球形または半球形で、あらゆる方向に均一な保護を提供します。 ダイビング用具やドローンなどの過酷な環境で使用されます。 光の屈折と散乱のために正確な設計が必要であり、コストがかかります。
光学窓: フラット、カメラレンズやセンサーなどのデバイスの平面保護を提供します。 光学性能への影響を最小限に抑え、よりシンプルで安価な製造。
要約すると、選択は特定のニーズと条件に依存し、形状、アプリケーション、光学性能、および製造の複雑さに重要な違いがあります。
アイテム | コマーシャル | 高精度 |
基板 | UV材料: 溶融シリカ (7980、JGS1など) VIS材料: 光学ガラス (BK7、BK10、H-K9L) 、 IR材料: シリカクリスタル、サファイア | |
直径 | Ø 10mm - Ø 70mm | |
直径の公差 | ± 0.1mm | ± 0.03mm |
厚さ | 1.5mm-5mm | |
厚さの公差 | ± 0.1mm | ± 0.05mm |
表面品質 | 60/40 | 20/10 |
フィールド角度 | 120 °-180 ° | |
フリンジ | 10 (5) | 3(0.5) |
コーティング | お客様のご要望に応じて | |
光学ドームの製造プロセスには、次のステップが含まれます。透明性の高い材料 (光学ガラス、石英、サファイアなど) の選択、形状への粗い機械加工、球形グラインダーを使用して同心円状の球面を生成し、光学品質を実現するための細かい研磨、検査と校正のための高精度装置の使用、コーティングの適用 (反射防止または反射コーティングなど) 、クリーニングと光学システムへの組み立て、そして最後に全体的な性能テストを実施します。 プロセス全体には、高精度の機器と厳格な品質管理が必要です。
光学ドームは、航空宇宙 (ミサイル、ドローン、衛星) 、海洋探査 (潜水装置、水中ロボット) 、軍事防衛 (ミサイル誘導、暗視装置) など、さまざまな分野で広く使用されています。気象観測 (衛星、地上機器) 、医療機器 (ハイエンド画像) 、産業オートメーション (ロボット、検査機器) 、 科学研究 (天文望遠鏡) 、および家電 (ハイエンドカメラ)。 彼らのユニークな形状と優れた光学性能は、包括的な保護と高い光伝送を提供します。
翻訳: 光学ドームは、通常、光学ガラス、石英、サファイア、プラスチック、およびその他の特殊材料から作られています。 光学ガラスと石英は高い光透過率を提供し、サファイアは高い硬度と耐摩耗性を提供し、ポリカーボネートやアクリルなどのプラスチックは軽量で費用効果が高くなります。 材料の選択は、光の透過性、耐久性、および環境への適応性の要件によって異なります。
独自の精密光学製品を作成したり、見積もりをリクエストしたりする場合は、下の2つのボタンのいずれかをクリックしてください。 それ以外の場合は、以下のフォームに質問や懸念事項を記入してください。
