ビームSplitterのコーティング

光のビームを2つの部分に分割するデバイスは、ビームスプリッタと呼ばれます。ビームスプリッタの動作コンポーネントは通常、コーティングされた平面であり、特定の波長範囲内で特定の反射率と透過率を示します。この平面は通常傾斜しており、それによって入射光と反射光を分離しています。ビームスプリッタの所定の反射率および透過率の値は、その用途に応じて変化する。

製品

タイプのBeamSplitterのコーティング

スペクトルビームスプリッターコーティングは、主に波長ビームスプリッター、強度ビームスプリッター、偏光ビームスプリッターなど、特定の要件と方法に基づいて光ビームを2つの部分に分割するように設計されたコーティングです。

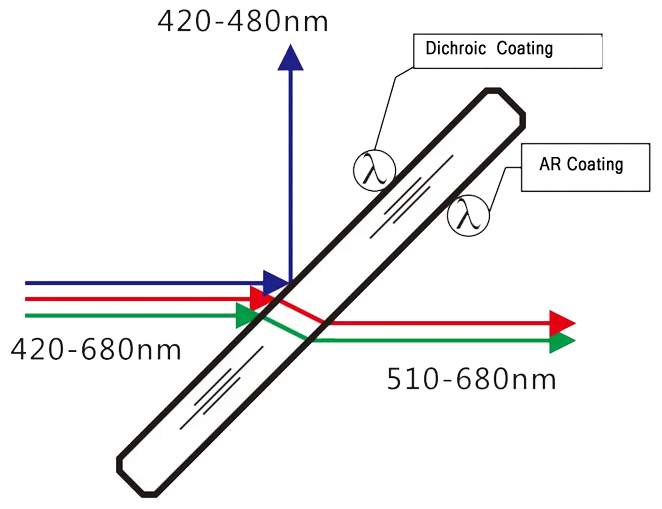

波长ビームスプリッター(ダイクロイックビームスプリッターとも呼ばれます) は、カットオフフィルターまたはバンドパスフィルターのいずれかを使用して、波長領域ごとにビームを分離します。これらのコーティングは、特定のスペクトル曲線を実現するために、透過光と反射光の両方を制御する必要があります。強度ビームスプリッターは、光強度を所定の比率に分割します。可視光用の広帯域中性ビームスプリッターでは、偏光ビームが不可欠な干渉計などのアプリケーションでは、偏光に依存しないコーティングが必要です。

偏光ビームスプリッタプリズムタイプおよびプレートタイプの構成で存在する、斜め入射での薄膜偏光効果を利用します。プリズムタイプの偏光子は、ブリュースター角偏光効果を利用します。この効果では、s偏光の透過率がコーティング層とともに増加し、十分な層が蓄積したときに偏光分離を実現します。これらは、広い波長カバレッジと高い偏光純度を提供しますが、レーザー損傷耐性は低くなります。プレート型偏光子は、斜めの角度で2つの偏光成分の誘電体コーティングのさまざまな反射帯域幅を活用します。これは、動作帯域幅が狭くなりますが、サイズが大きく、レーザー耐久性が優れています。高出力レーザーシステムにとって理想的なものにします。
