ブリュースター窓

ブリュースター窓は、主にレーザーキャビティで使用され、偏光純度の高いビームを生成します。非偏光がブリュースターの角度でコーティングされていない基板に当たると、反射された成分は完全にS偏光になり、透過部分は部分的にP偏光のままになります。基板を複数回通過すると、送信ビームのS成分が大幅に減衰し、P偏光の高い出力が生成されます。多層薄膜偏光コーティングをこれらの基板に適用して、シングルパス効率と消光比の両方を大幅に向上させることができます。

製品

ブリュースターウィンドウの概要

ブリュースター窓は、直列に使用すると効果的な偏光子として機能するコーティングされていない光学基板です。ブリュースターの角度で方向付けられた場合、これらのウィンドウは、S偏光成分を部分的に反射しながら、最小限の反射損失で入射光のP偏光成分を透過します。それにより、部分偏光光源の偏光度を高める。

Brewster Widnowの仕様

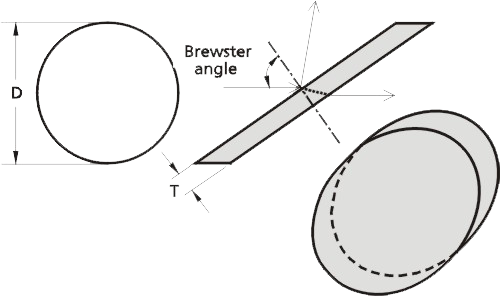

ブリュースター窓は、ブリュースターの角度で入射ビームの円形断面を提示するために、より大きな入射角に使用されます。

お客様は、アルミニウムの反射を強化するための金属コーティング (Al、Ag、Au) と、レーザー損傷閾値の高い誘電体コーティングでブリュースター窓の表面をコーティングしています。

仕様とリスト

材料: UV溶融シリカ/N-BK7

表面の質: 10/5 - 20/10

送信された波面の歪み (TWD):Λ/10@632.8nm

ブリュースター角度: 55 ° 32 ' - 55 ° 57' @ 633nm

平行性: 5秒アーク。
