中立密度フィルター

中性密度 (ND) フィルターは、光の強さを減衰させることができる。 可視光領域から近赤外光領域への光が中性密度フィルターを通過した後、異なる波長が同じ割合で減衰します。そのため、光学素子は、広い帯域でほぼ等しい光エネルギー伝送を維持する。 オーバーレート。 中立密度フィルター、中立フィルター、NDフィルター、减衰フィルター、固定密度フィルターなどとも呼ばれます。

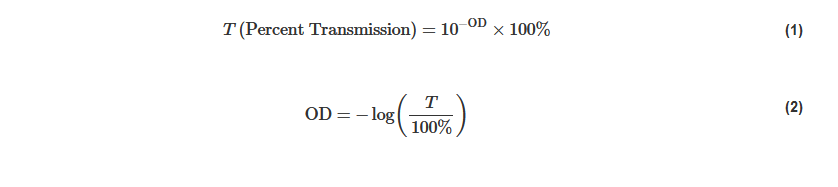

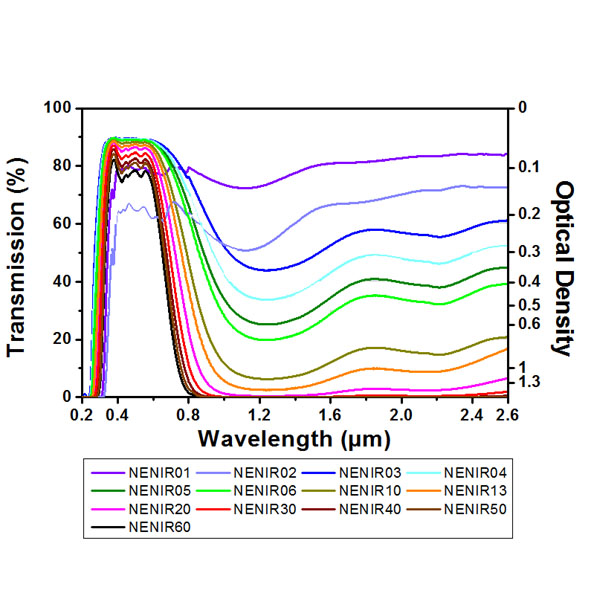

中性密度 (ND) フィルタは、スペクトルの特定の部分にわたる伝送を一様に減少させるように設計されている。 NDフィルターは、一般に、フィルターによってブロックされるエネルギーの量を表す光学密度 (OD) によって定義されます。 高い光学密度値は非常に低い伝送を示し、低い光学密度は高い伝送を示す (式1 − 2)。 NDフィルターはカスタマイズされた光学密度を達成するために積み重ねることができます。 最終的なシステムODを計算するには、各フィルタのODを単に加える。

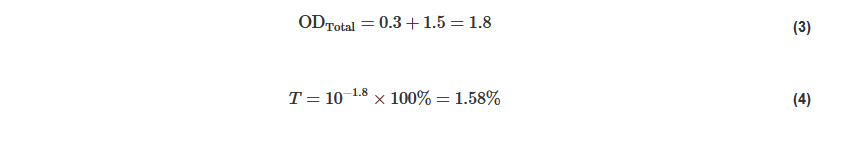

例1: OD 0.3とOD 1.5のフィルターが積み重ねられている場合、トランスミッションは何ですか?

例2: 0.5% の転送率でフィルターを作成する方法?

NDフィルターには、反射と吸収の2種類があります。 反射NDフィルターは、ガラス基板に適用された薄膜光学コーティング (通常は金属) で構成されています。 コーティングは、UV-VISやNIRなどの特定の波長範囲に最適化できます。 薄膜コーティングは、主に光を反射して光源に戻る。 反射光がシステムのセットアップに干渉しないように特別な注意を払う必要があります。 吸収性NDフィルタは、特定の割合の光を吸収するためにガラス基板を利用する。

アプリケーション分野: UV測定器、さまざまなレーザー、光学デジタルカメラ、ビデオカメラ、セキュリティモニタリング、さまざまな光学機器および機器、光通信減衰フィルター、光学イメージングシステム、煙計、光学測定器、近赤外分光器、生化学分析装置など
