円筒形レンズ

高精度テスターと高出力レーザー: レーザービームのリニアフォーカシングと成形に使用されます。 ビームをコリメートおよび集束するための長距離線干渉計 ‌。

• リニア検出器照明: リニア検出器の照明。

• バーコードスキャン: バーコードの明确なスキャンのため。

• ホログラフィック照明: ホログラムの制作と照明に使用されます。

コンピュータおよびレーザーの放出はコンピュータ表示およびレーザーの放出システムのために。 高輝度光源のコリメーションと集束のための高輝度レーザーシステムとシンクロトロン放射ビームライン ‌。 X線と超音波の焦点合わせとイメージングのための医用イメージング ‌

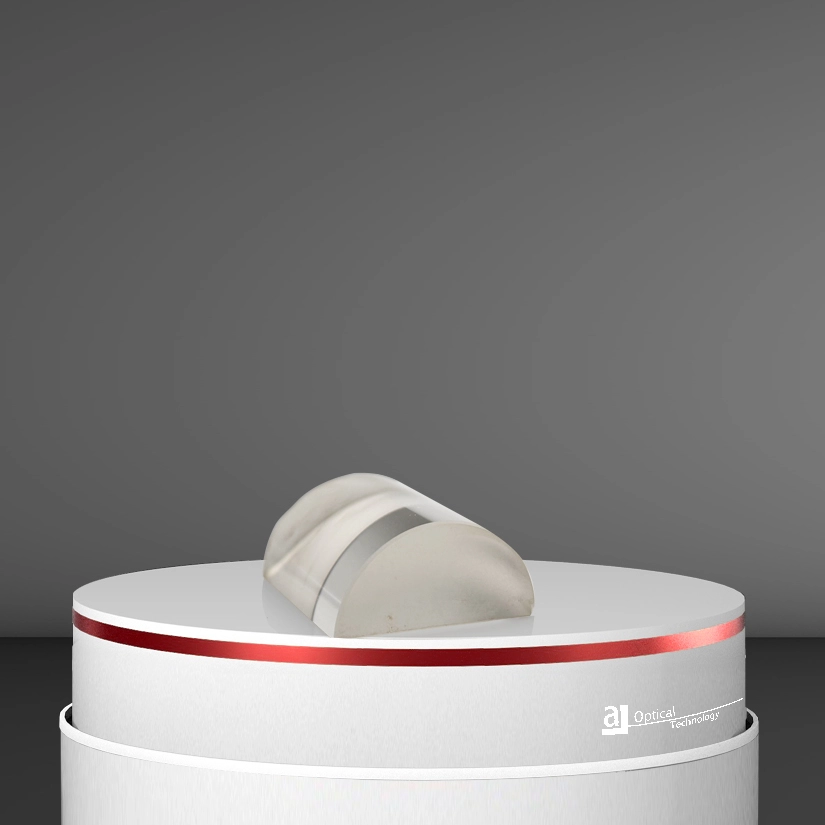

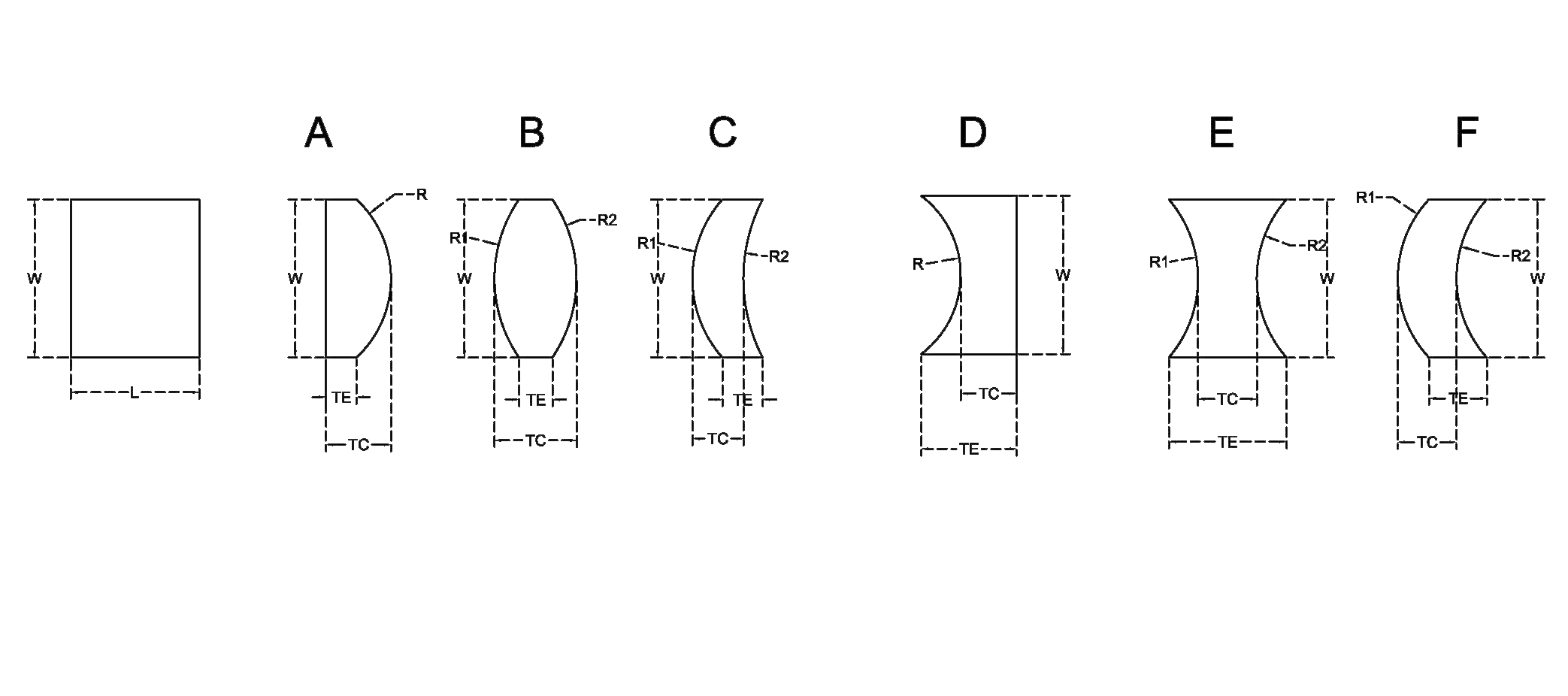

プラノ凸円柱レンズ: 入射光線を線に集中させることができる平面と凸円柱レンズで構成されています。 平行ビームまたは発散ビームの焦点を線に合わせたり、画像 ‌ 12のアスペクト比を変更したりするためによく使用されます。

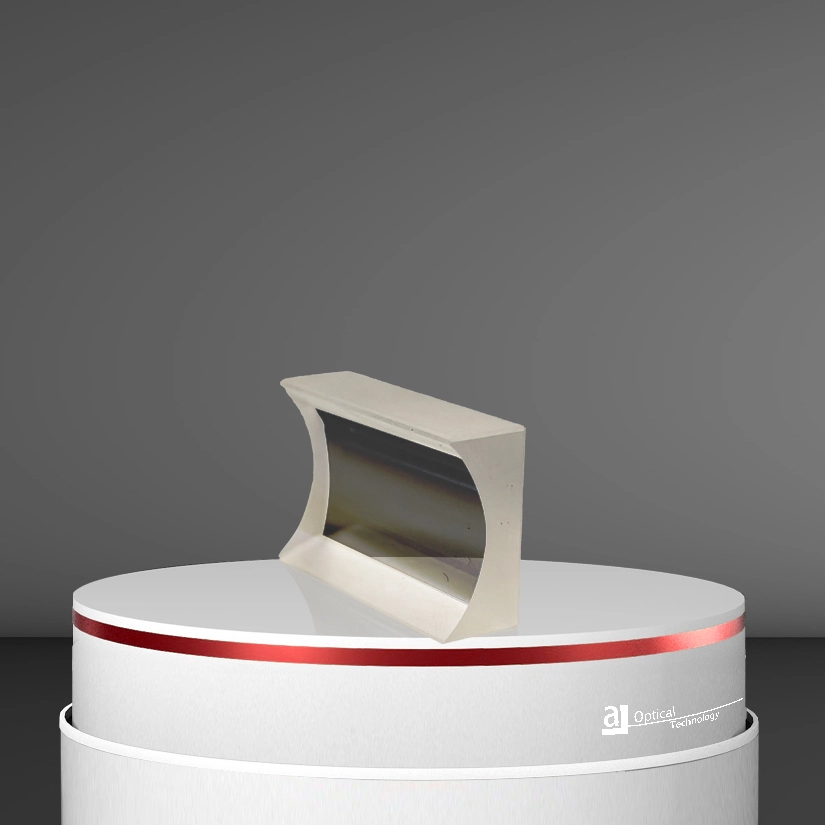

1つの平面と負の焦点距離を持つ1つの凹型円柱で構成される平面凹型シリンドリカルレンズ ‌ は、発散ビームのアプリケーションで一般的に使用されます。

二重凸および二重凹型シリンドリカルレンズ: さまざまな光学システムで使用され、光を拡散するための二重凸と光を集束させるための二重凹型です。

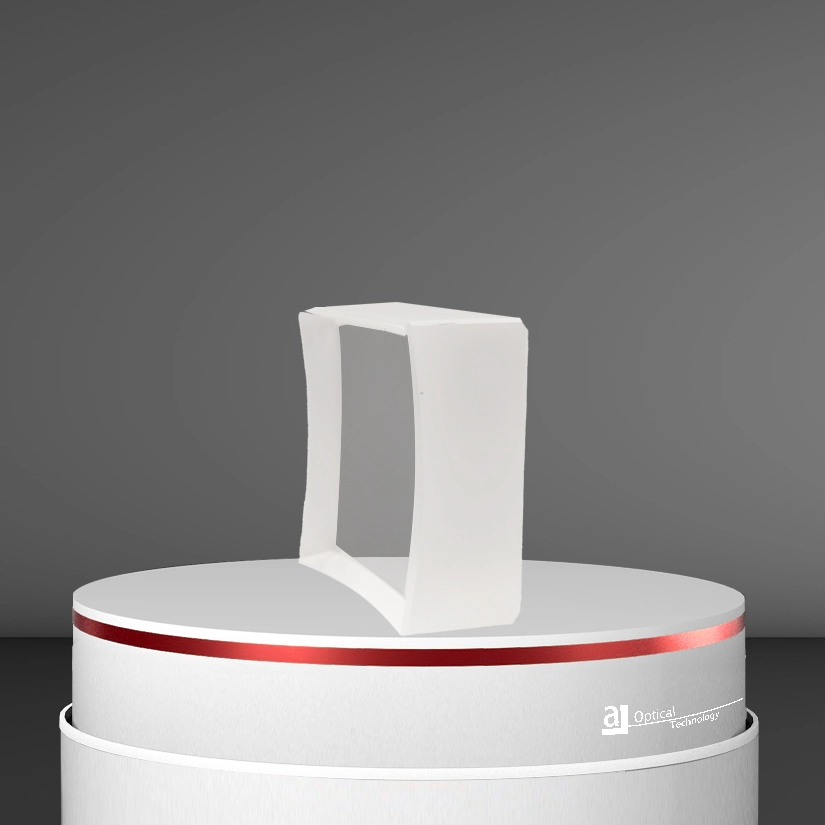

円筒形メニスカスレンズ: 特定の光学設計要件で使用するための特殊な形状を有する。

光学シリンドリカルレンズの加工には、粗研削、微細研削、研磨が含まれます。 粗い研削の場合、小半径のレンズは円筒形または中心のないグラインダーを使用して処理され、大きな曲率のレンズはフライス加工によって成形されます。 小半径レンズの微細研削は手動またはバッチで作成でき、中半径レンズは微細研削のために型に接着され、凹型または大半径レンズは特殊な機械で研削されます。 研磨は、フェルト層を備えた研磨型を使用した微細研削に似ています。
