プラノ凸円筒レンズ

プラノ凸円筒レンズは、レーザービームを正確な線に成形し、レーザースキャン、計測、バーコードリーダーに最適です。超滑らかな表面と高透過コーティングで製造され、散乱と歪みを最小限に抑えます。溶融シリカ、ZnSe、またはUVからIRへのN-BK7で利用できます。

製品

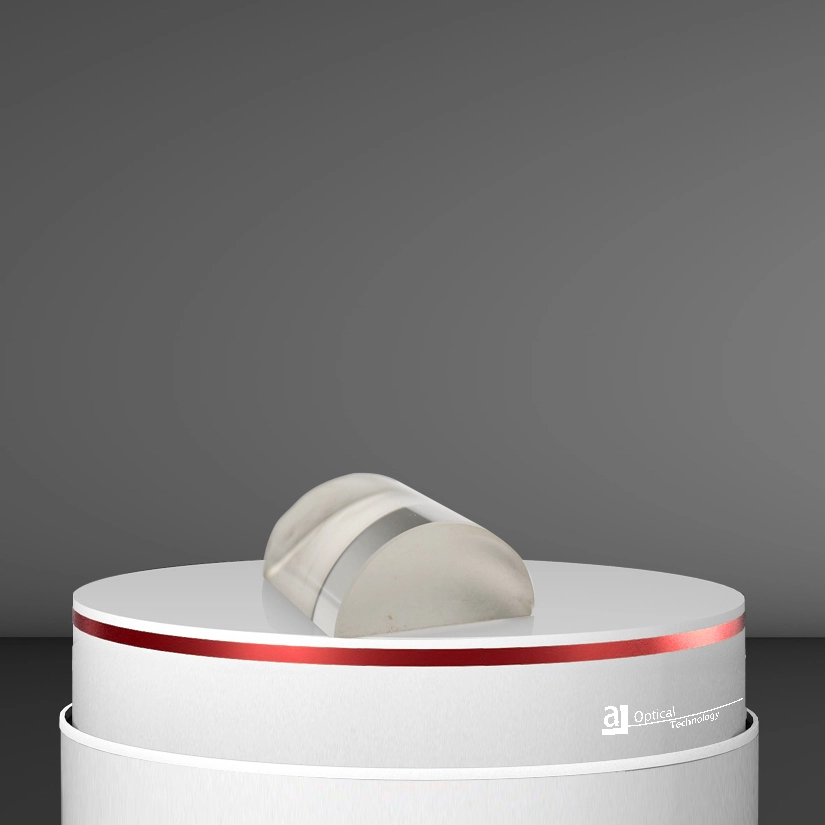

プラノ凸円筒レンズの概要

ATOPTIKプラノ凸円筒レンズは、正確に設計された正円筒レンズであり、光を点ではなく線に集束させるように特別に作成されています。この独自の焦点合わせ機能により、さまざまな高精度光学アプリケーションで非常に優れたパフォーマンスを発揮します。円柱レンズの曲面は円柱の一部を形成し、円柱表面とその接線平面の交差点に平行な線形焦点に沿って光が収束することを可能にします。

プラノ凸円筒レンズの仕様

仕様	正常	高精度	Mfg。制限
素材	光学ガラス	光学ガラス	光学ガラス
長さの公差	+ 0/-0.1mm	+ 0/-0.05mm	+ 0/-0.01mm
幅公差	+ 0/-0.1mm	+ 0/-0.05mm	+ 0/-0.01mm
厚さの公差	+/-0.1mm	+/-0.05mm	+/-0.02mm
焦点距離公差	1-2%	+/-1%	+/-0.5%
集中	3アーク分	1アーク分	30秒アーク
表面品質	60-40	40-20	10-5
表面フィギュア	3ラムダ	2ラムダ	1ラムダ
表面の不規則性	1ラムダ	1/4ラムダ	1/10ラムダ
クリア開口部	> 80%	> 90%	100%
ベベル	+/-0.2*45度	+/-0.1*45度	+/-0.05*45度

プラノ凸円柱レンズの特徴

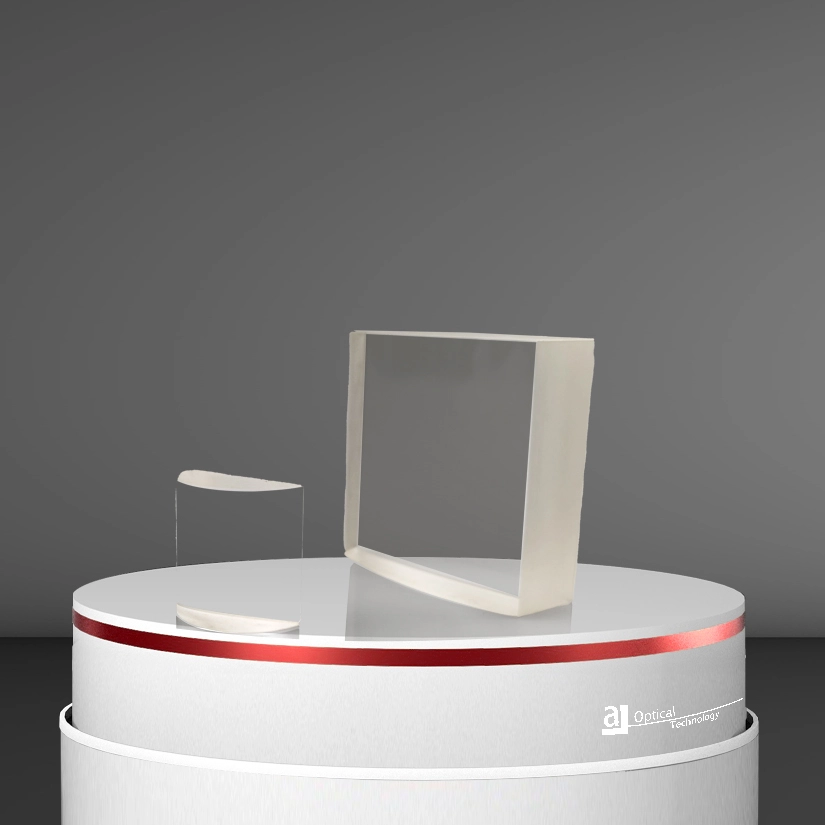

プラノ凸構造

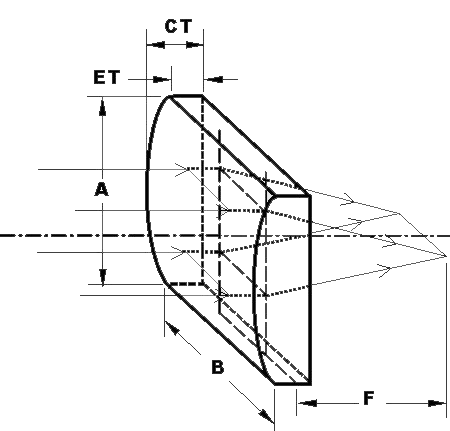

ATOPTIKプラノ凸円筒レンズは、単一の平らな表面と、正の焦点距離を持つ単一の凸状の円筒形の表面を備えています。球面平凸レンズとは異なり、このレンズは光を1次元で集束または拡大し、指向性イメージング性能を向上させます。
幅広いアプリケーション
このレンズは、レーザースキャン、分光法、色素レーザー、音響光学、光学プロセッサ、および線形集束を必要とするその他のシステムなど、複数のアプリケーションに優れています。また、ラインイメージングや一軸倍率のタスクにも最適です。
カスタムコーティングオプション
レンズは、さまざまな波長とアプリケーションのニーズに対応するために、デフォルトでコーティングされていません。特定のコーティング要件については、詳細についてはATOPTIK営業チームにお問い合わせください。
