プラノ凹面円筒レンズ

プラノ凹型シリンドリカルレンズは、レーザーダイオードシステムと光学機器の乱視を修正し、レーザービームを拡張します。高伝送用にコーティングされ、不要な反射を減らします。ブロードバンド性能のためにCaF ₂ 、N-SF11、ゲルマニウムなどのマテリアルオプションを備えた標準およびカスタムサイズで提供されます。

製品

プラノ凹面円筒レンズの概要

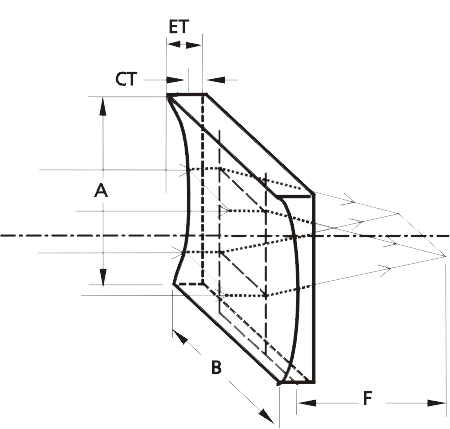

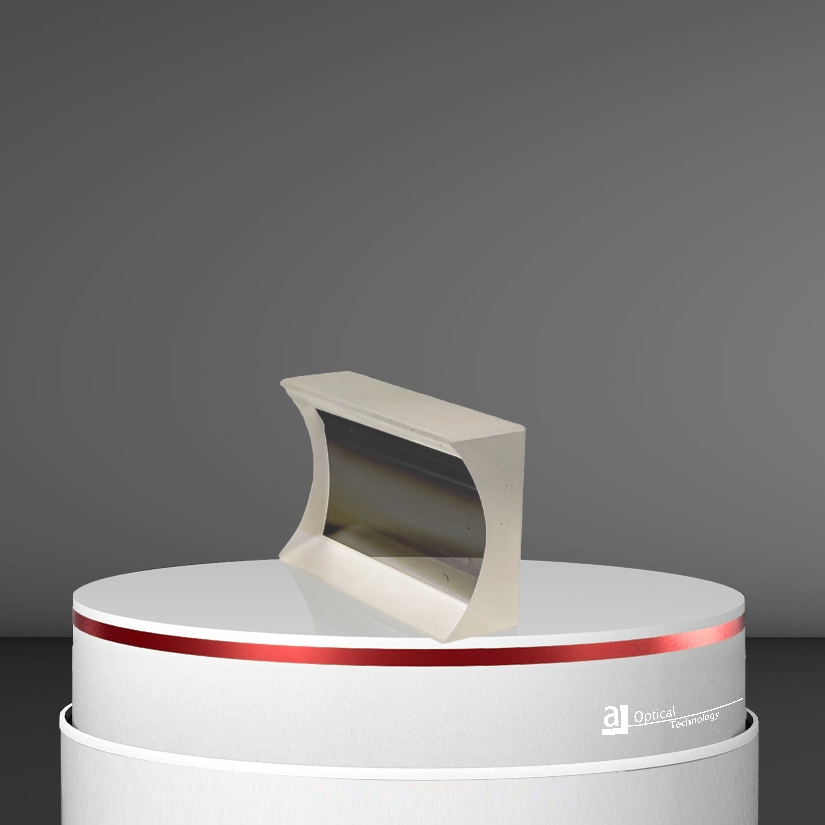

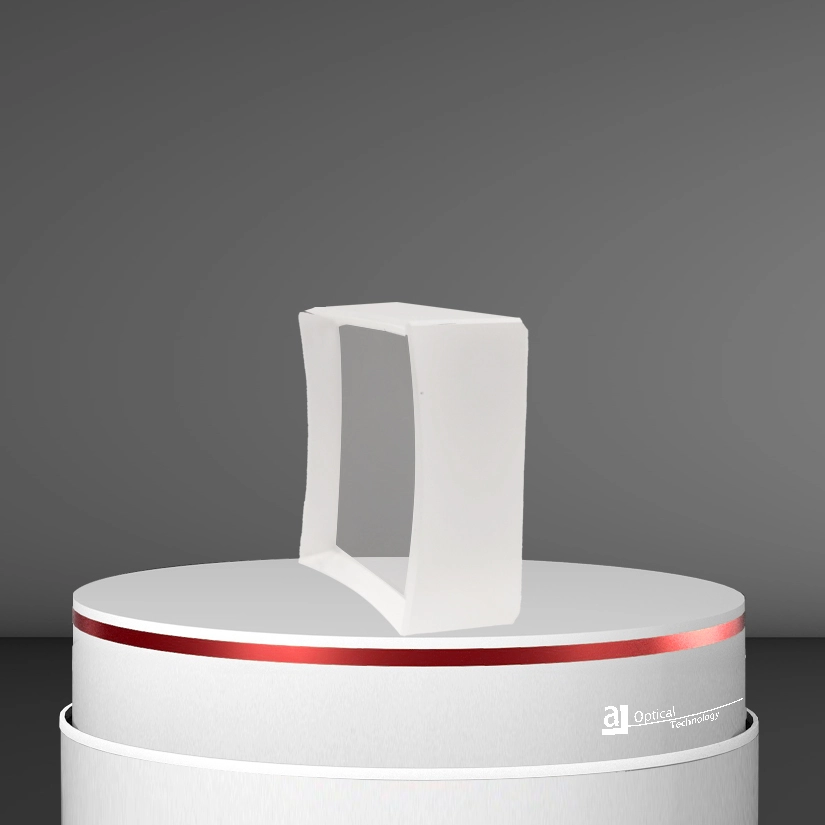

ATOPTIKプラノ凹面円筒レンズは、球面レンズとは異なり、光を点ではなく線に発散するように設計された負の円柱レンズです。この独自の光学特性により、線形光発散を必要とするアプリケーションに不可欠なコンポーネントになります。レンズの曲面は円柱の一部を形成し、透過光を円筒面とその接平面の交点に平行な線に沿って集束させます。

プラノ凹面円筒レンズの仕様

仕様	正常	高精度	Mfg。制限
素材	光学ガラス	光学ガラス	光学ガラス
長さの公差	+ 0/-0.1mm	+ 0/-0.05mm	+ 0/-0.01mm
幅公差	+ 0/-0.1mm	+ 0/-0.05mm	+ 0/-0.01mm
厚さの公差	+/-0.1mm	+/-0.05mm	+/-0.02mm
焦点距離公差	1-2%	+/-1%	+/-0.5%
集中	3アーク分	1アーク分	30秒アーク
表面品質	60-40	40-20	10-5
表面フィギュア	3ラムダ	2ラムダ	1ラムダ
表面の不規則性	1ラムダ	1/4ラムダ	1/10ラムダ
クリア開口部	> 80%	> 90%	100%
ベベル	+/-0.2*45度	+/-0.1*45度	+/-0.05*45度

プラノ凹面円筒レンズの特徴

プラノ-凹面構造
このレンズは、単一の平らな表面と単一の凹状の円筒形の表面を備えており、負の焦点距離を作成します。これは、単一の軸に沿って光を発散することによって機能し、乱視、ビームシェーピング、または正確な線形光制御を必要とするその他のアプリケーションを制御するのに理想的です。
簡単な統合のための円形エッジ
ATOPTIKプラノ凹面円筒レンズは円形に縁取られているため、他の光学要素と簡単に組み合わせてより複雑なシステムを形成できます。
オプションのコーティングが施されていないデザイン
レンズは、さまざまなアプリケーションの柔軟性を維持するために、標準のコーティングされていないバージョンで提供されています。強化された性能のために、反射防止 (AR) コーティングは要望に応じて利用できます。特定のコーティング要件を持つお客様は、詳細についてATOPTIK営業チームに連絡できます。
