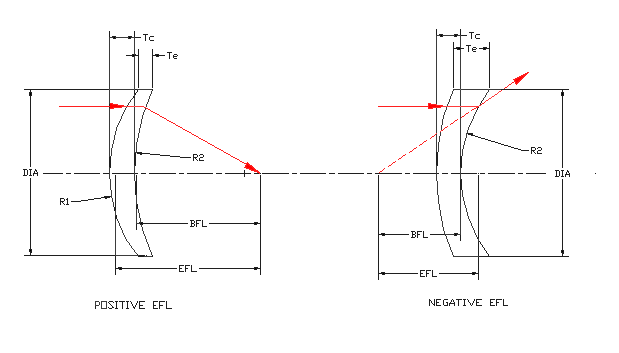

メニスカスレンズは、独特の凸型-凹型デザインで、光の収束または発散を制御しながら球面収差を最小限に抑えるのに優れています。 ポジティブメニスカスレンズは、平行光をタイトなスポット (光源に向かって凸側) に集束させるか、他の光学系と組み合わせると、焦点距離を短くして開口数 (NA) を増やします。 逆に、負のメニスカスレンズ (中央が薄い) は光を発散させ、他のレンズと組み合わせて焦点距離を長くし、NAを減らすことがよくあります。 収差補正や調整された光操作を必要とする精密システムに最適です。
ATOPTIKのメニスカスレンズは、非対称の凹状凸構造を持つ高性能光学部品です。 その独自の形状は、収差の低減、ビーム品質の向上、球面収差の最小化、およびビーム発散の制御において優れた性能を提供します。 メニスカスレンズは、ビームコリメーション、光学イメージング、レーザービーム拡大、ファイバーカップリング、センサーなどのアプリケーションで一般的に使用されます。
| 仕様 | 正常 | 高精度 | Mfg。制限 |
| 素材: | 光学ガラス | 光学ガラス | 光学ガラス |
| 直径の公差: | + 0/-0.1mm | + 0/-0.05mm | + 0/-0.01mm |
| 厚さの公差: | +/-0.1mm | +/-0.05mm | +/-0.01mm |
| 焦点距離公差: | +/-2% | +/-0.5% | |
| センテレーション: | 3アーク分 | 1アーク分 | 10秒アーク |
| 表面の質: | 60-40 | 40-20 | 10-5 |
| 表面図: | 3イアンブダ | 2ラムダ | 1ラムダ |
| 表面の不規則性: | 1/4ラムダ | 1/10ラムダ | 1/20イアンブダ |
| クリア開口部: | > 80% | > 90% | 100% |
| ベベル: | +/-0.2*45度 | +/-0.1*45度 | +/-0.05*45度 |
独自の精密光学製品を作成したり、見積もりをリクエストしたりする場合は、下の2つのボタンのいずれかをクリックしてください。 それ以外の場合は、以下のフォームに質問や懸念事項を記入してください。
