球面レンズと半球レンズは光学レンズのカテゴリーに属しますが、構造と用途に独自の特性があります。 球面レンズは、球面対称の完全な球面構造で知られているため、光学焦点距離は固定されており、カメラや顕微鏡などのイメージング光学システムでよく使用されます。光学性能の安定性を保障するため。 半球レンズは、名前が示すように、球面レンズの半分であり、その形状は球面レンズの形状とは多少異なり、球面対称性を失います。その結果、さまざまな場所で曲率半径と光学焦点距離が異なる可能性があります。

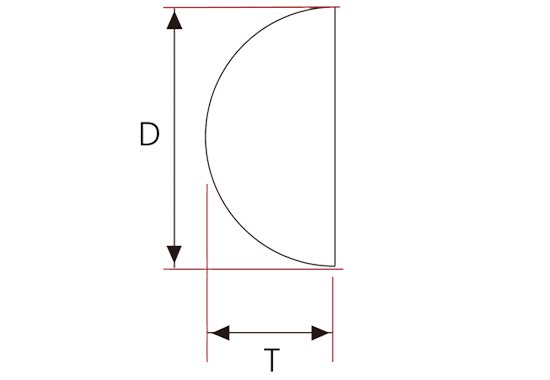

ハーフボールレンズは、ボールレンズを半分にカットするだけで得られるボールレンズの変形です。1つの平らな表面によって取り付けが容易になるため、ファイバー通信、内視鏡検査、顕微鏡、光学ピックアップデバイスなど、よりコンパクトな設計が必要なアプリケーションに最適です。そしてレーザーの测定システム。
正常 | 高精度 | Mfg。制限 | |
素材 | 光学ガラス | 光学ガラス | 光学ガラス |
直径公差 | + 0/-0.1mm | + 0/-0.5mm | + 0/-0.1 |
表面品質 | 60-40 | 40-20 | 10-5 |
直径の楕円 | 0.01 | 0.005 | 0.001 |
クリア開口部 | > 80% | > 85% | > 90% |
精密な半球デザイン
高い表面精度と優れた幾何学的対称性により、安定した光学性能が保証されます。
精密製造により、光学収差が最小限に抑えられ、ビーム伝送品質が向上します。
多様な材料オプション
さまざまな波長要件を満たすために、BK7光学ガラス、溶融シリカ、サファイア、およびその他の材料で利用できます。
融合シリカは、UVから近赤外線 (UV-NIR) までの用途に理想的ですが、サファイアは過酷な環境や高い機械的強度の要件に適しています。
広い波长の范囲
紫外線 (UV) から赤外線 (IR) まで、通常は190 nmから2000 nmまでの広い波長範囲をサポートし、さまざまな光学アプリケーションに対応します。
高い伝送効率
反射防止 (AR) コーティングをカスタマイズして、反射損失を減らし、伝送効率を向上させることができます。 一般的なARコーティングオプションには、400〜700 nm (可視範囲) および1310/1550 nm (通信波長) が含まれます。
独自の精密光学製品を作成したり、見積もりをリクエストしたりする場合は、下の2つのボタンのいずれかをクリックしてください。 それ以外の場合は、以下のフォームに質問や懸念事項を記入してください。
