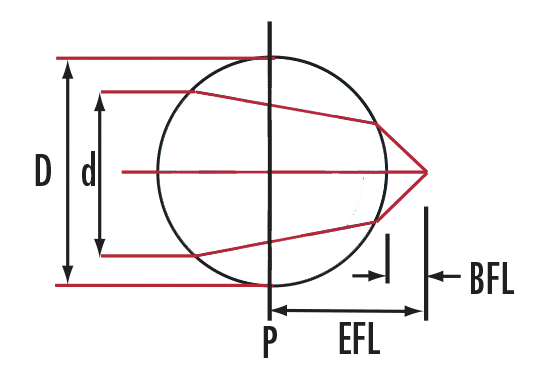

名前が示すようにボールレンズは完全な球です。ボールレンズは、光学測定システム、投影およびイメージング光学システム、レーザーコリメートおよび集束、レーザー-ファイバー結合、ファイバー-ファイバー結合で広く使用されています。そして繊维から検出器へのカップリング。 内視鏡検査、バーコードリーダー。それは単一のガラスまたは水晶でできており、入力源の形状に応じて、光を集束またはコリメートすることができます。
Atopticalは、BK7 (ガラス) 、サファイア、CaF2、またはカスタム材料を含むさまざまな材料の球面ボールレンズを要求に応じて供給することができます。
ATOPTIKの光学ボールレンズは、光通信、ファイバーカップリング、レーザーコリメーション、センシングなどの分野で使用される高精度の光学部品です。 これらのレンズは、優れた光学性能と精度を提供し、効率的な光伝送と信号処理で重要な役割を果たします。
正常 | 高精度 | Mfg。制限 | |
素材 | 光学ガラス | 光学ガラス | 光学ガラス |
直径公差 | + 0/-0.1mm | + 0/-0.5mm | + 0/-0.1 |
表面品質 | 60-40 | 40-20 | 10-5 |
直径の楕円 | 0.01 | 0.005 | 0.001 |
クリア開口部 | > 80% | > 85% | > 90% |
高精度の球形の表面:
通常20/10以上に達する優れた表面品質。
球形度誤差が0.001mm未満の最小の球面偏差により、効率的な光集束が保証されます。
多様な材料オプション:
さまざまな波長要件を満たすために、BK7、溶融シリカ、サファイア、LaSFN9などの高屈折率材料で利用できます。
クォーツボールレンズは高温耐性とUV安定性を提供しますが、サファイアレンズはより大きな機械的強度を必要とするアプリケーションに最適です。
広い波长の范囲:
紫外 (UV) から赤外 (IR) までの光学用途に適しており、190 nmから2000 nmの波長をカバーしています。
高い伝送レート:
反射防止 (AR) コーティングは、反射損失を減らし、伝送効率を高めます。 カスタムARコーティングは、特定の波長範囲 (例えば、400〜700 nmまたは1310/1550nm) に適用することができる。
