スキャンミラー

スキャンミラーの概要

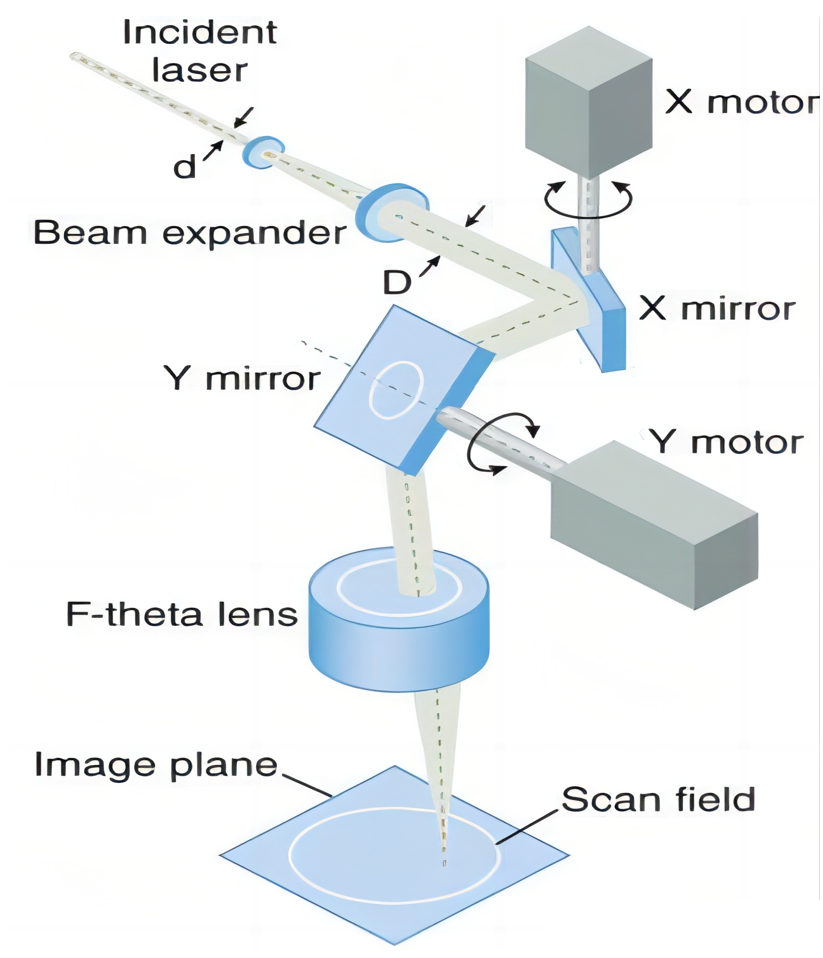

スキャンミラーは、レーザースキャンシステムで成熟したアプリケーションを見つけました。 レーザー検流計スキャナー (Galvoスキャナー) は、光スキャンヘッド、電子ドライブアンプ、光ミラーアセンブリの3つのコアコンポーネントで構成されています。 2つの検流計ミラーを利用してレーザービームを反射することで、正確なXY平面運動制御を実現します。 この特殊な電気機械装置は、特にレーザー加工用途向けに設計されています。

スキャンミラーの特徴

厚さと軸: 回転軸は、表面ではなくミラーの内部構造を通過します。

角度とカバレッジ: 最大角度で全開口部をカバーする必要があり、中心から外れたスポットが発生する可能性があります。

回転最適化: Z軸の事前回転はXミラーサイズに影響します。最適な角度はスペースを節約します。

XY間隔: 距離のバランスが取れているため、ビームの詰まり (X → Y → Xパス) やオーバーサイジングが防止されます。

ビーム & 形状: ミラーの輪郭はビームプロファイルと一致します (光学/角度で設定)。

コーティング: アプリケーションに基づくシングル/両面オプション。

スキャンミラーの利点

業界で最も速いモーター速度、低いドリフトと長期的な安定性を提供

高品質のスキャン出力を保証する優れた精度と精度

広范囲のアパーチャサイズとミラーコーティング

フットプリントの小さいコンパクトモデルにより、小さなスペースに簡単に統合できます

高性能から費用効果の高い製品まで幅広い製品

スキャンミラーの仕様

LXW公差: + 0/-0.1

クリア開口部: >90%

厚さの公差: +/-0.1mm

表面の質: 40/20

表面図: ラムダ/425mm²(で) 632.8nm

コーティング
