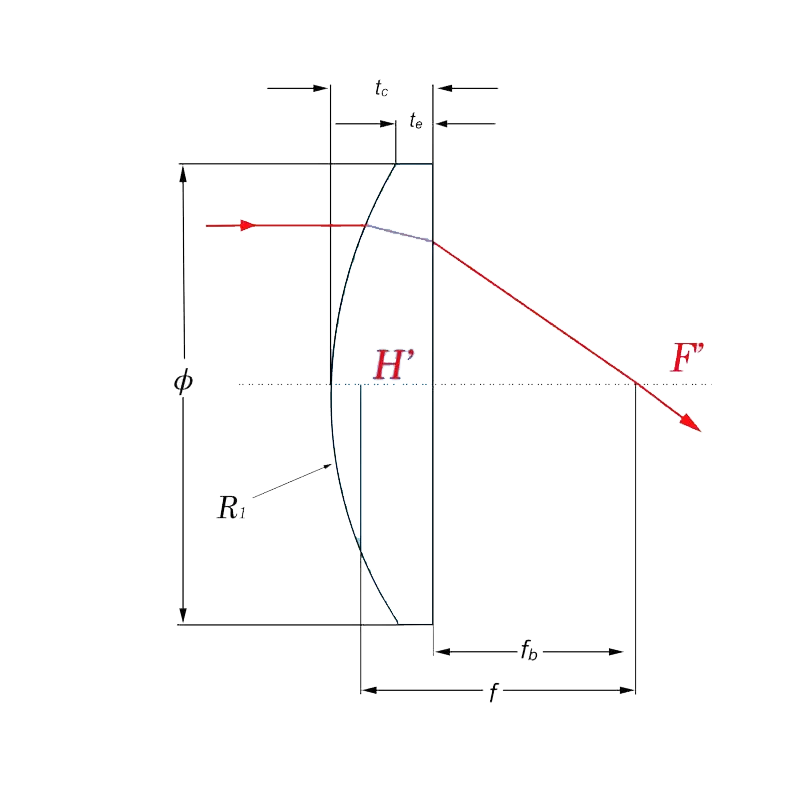

平凸レンズは、1つの平らな面と1つの凸面で構成され、焦点距離は正です。 平行光線を点に集束させたり、点光源をコリメートされたビームに変換したりできます。 使用時には、球面収差を最小限に抑えるために、入射光に向かって凸面を配向することが一般に推奨される。
| 仕様 | 正常 | 高精度 | Mfg。制限 |
| 素材: | 光学ガラス | 光学ガラス | 光学ガラス |
| デザインインデックス: | 1.5168 | 1.5168 | 1.5168 |
| 直径の公差: | + 0/-0.1mm | + 0/-0.05mm | + 0/-0.01mm |
| 厚さの公差: | +/-0.1mm | +/-0.05mm | +/-0.01mm |
| 焦点距離公差: | +/-2% | +/-1% | +/-0.5% |
| センテレーション: | 3アーク分 | 1アーク分 | 10秒アーク |
| 表面の質: | 60-40 | 40-20 | 10-5 |
| 表面図: | 3イアンブダ | 2ラムダ | 1ラムダ |
| 表面の不規則性: | 1/4ラムダ | 1/10ラムダ | 1/20イアンブダ |
| クリア開口部: | > 80% | > 90% | 100% |
| ベベル: | +/-0.2*45度 | +/-0.1*45度 | +/-0.05*45度 |
1.光学集束とコリメーション
プラノ凸レンズは、レーザー切断や溶接などの高エネルギービームの集束、または発散光源のコリメートなどのレーザーシステムで広く使用されています。 正の焦点距離と球面収差を低減する能力により、正確なビーム成形と最小限の歪みが不可欠なアプリケーションに最適です。
顕微鏡や望遠鏡などのイメージングデバイスでは、平凸レンズは光をより効果的に集束させることで解像度と透明度を高め、より鮮明で詳細な画像に貢献します。
2. Industrialおよび科学的な器械
プラノ凸レンズは、さまざまな工業用および研究用機器の重要なコンポーネントです。 これらは、プロジェクターやペリスコープの光学アセンブリで一般的に使用され、光路の誘導および制御に役立ち、画像の投影を改善します。 さらに、検出および測定システムの精度の評価および向上など、光学校正タスクで重要な役割を果たします。
その用途の広い光学特性と光を効率的に集束またはコリメートする能力により、平凸レンズは製造から科学研究に至るまでの業界全体で不可欠です。
ATOptikは、UV可視赤外線フルバンド基板、一般的な光学材料BK7、溶融シリカ、サファイア、ケイ酸塩などを処理できます。
最も高い表面のタイプはPV = λ/20に達することができます
レンズのサイズ、材料、表面精度などに応じて、高速研磨と古典的な研磨ヘッドを満たすことができます。
独自の精密光学製品を作成したり、見積もりをリクエストしたりする場合は、下の2つのボタンのいずれかをクリックしてください。 それ以外の場合は、以下のフォームに質問や懸念事項を記入してください。
