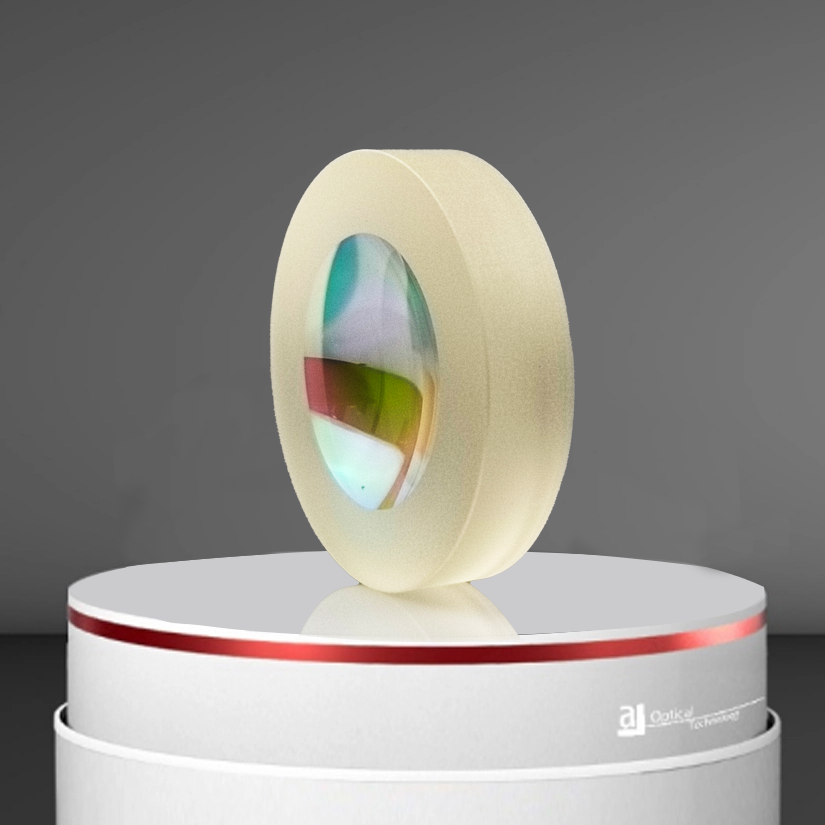

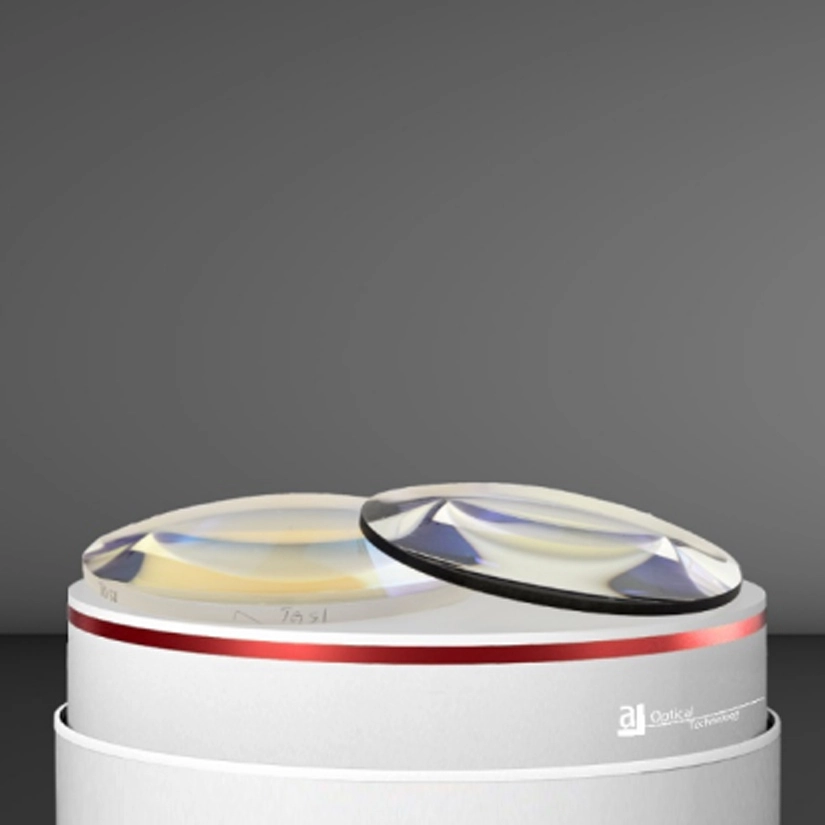

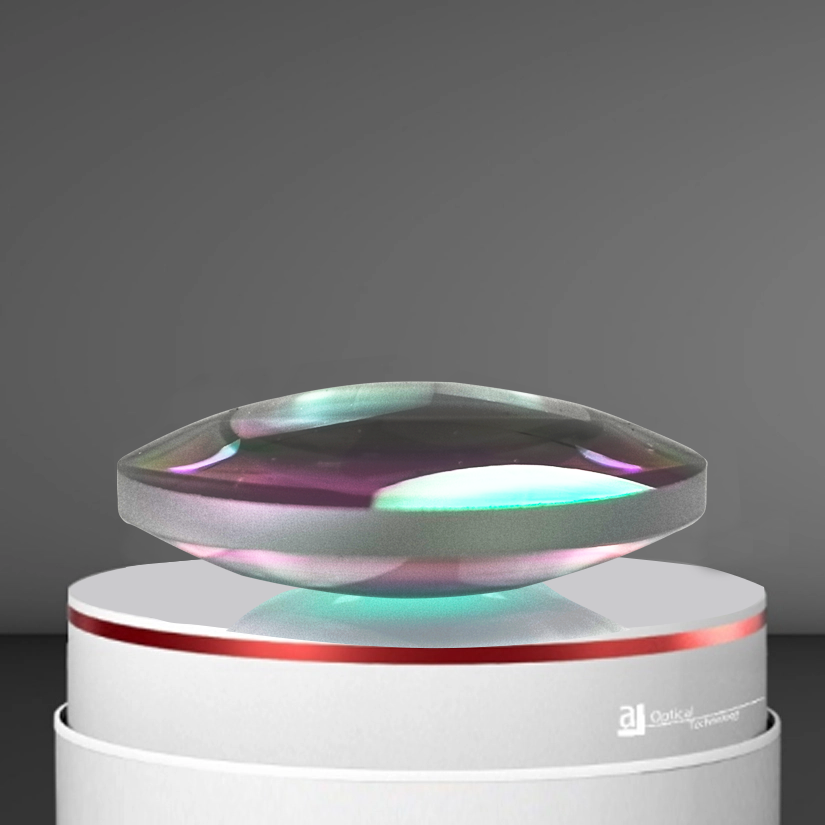

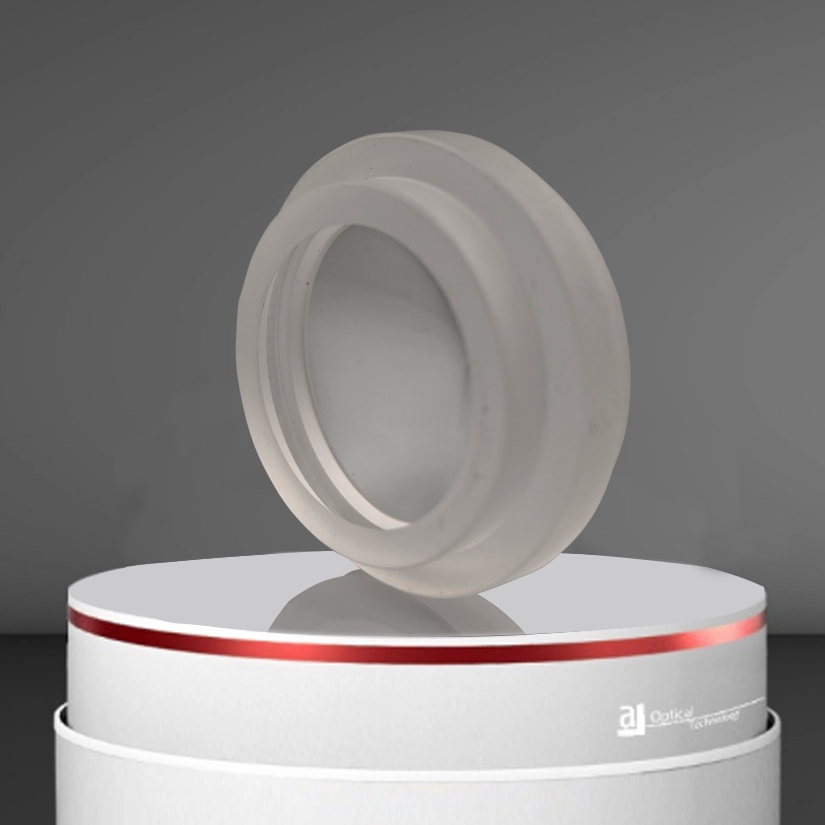

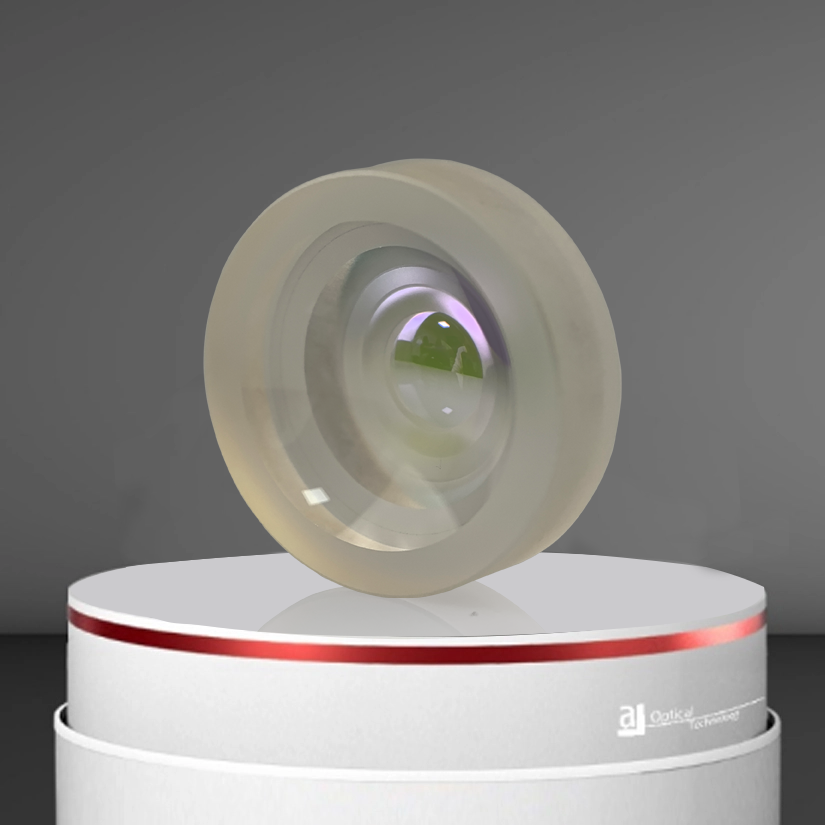

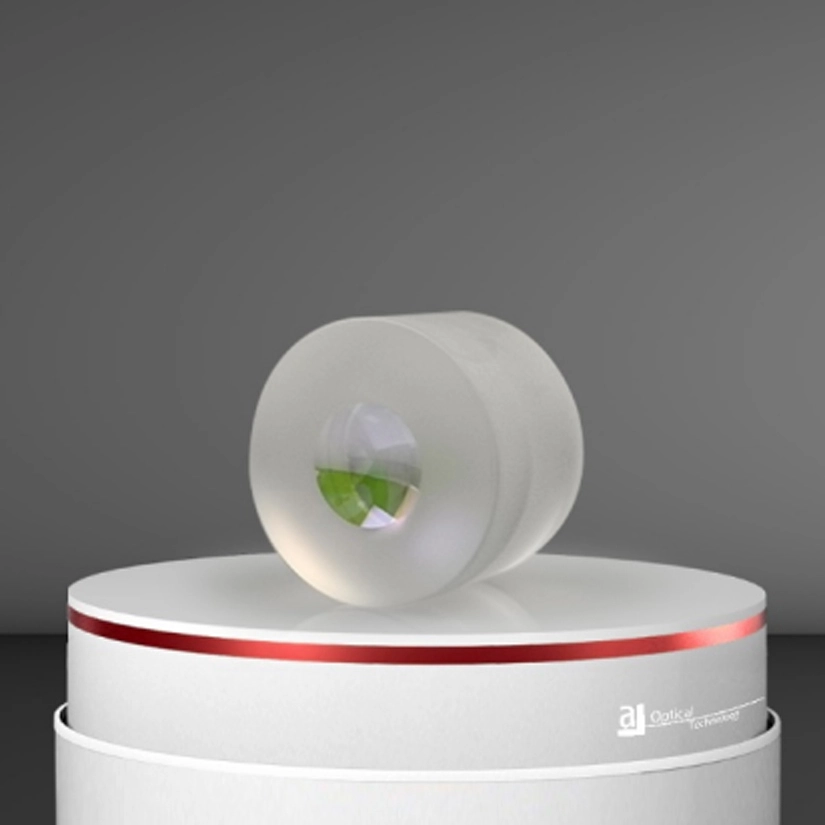

球面レンズは、光の口径内のレンズの表面上に固定された曲率半径を有するレンズである。 球面レンズは、主に凸レンズ、プラノ凸レンズ、プラノ凹レンズ、凹凸レンズ、二重凹スルーなどに分けられます。顧客のさまざまなアプリケーションのニーズを満たすために、顧客の図面やサンプル処理に従ってカスタマイズできます。

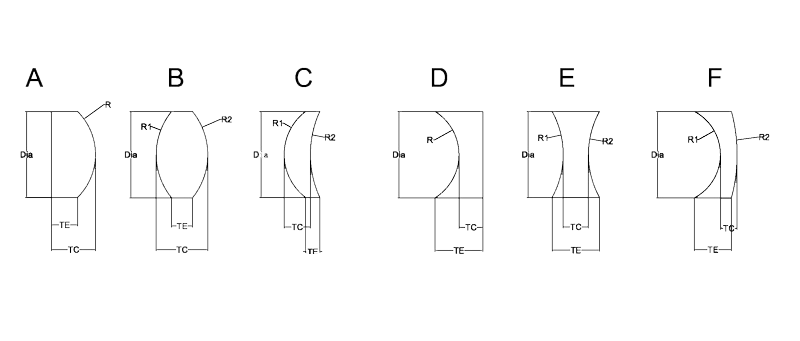

| 仕様 | 正常 | 高精度 | Mfg。制限 |
| 素材: | H-K9L | H-K9L | H-K9L |
| デザインインデックス: | 1.5168 | 1.5168 | 1.5168 |
| 直径の公差: | + 0/-0.1mm | + 0/-0.05mm | + 0/-0.01mm |
| 厚さの公差: | +/-0.1mm | +/-0.05mm | +/-0.01mm |
| 焦点距離公差: | +/-2% | +/-1% | +/-0.5% |
| センテレーション: | 3アーク分 | 1アーク分 | 10秒アーク |
| 表面の質: | 60-40 | 40-20 | 10-5 |
| 表面図: | 3イアンブダ | 2ラムダ | 1ラムダ |
| 表面の不規則性: | 1/4ラムダ | 1/10ラムダ | 1/20イアンブダ |
| クリア開口部: | > 80% | > 90% | 100% |
| ベベル: | +/-0.2*45度 | +/-0.1*45度 | +/-0.05*45度 |
球面レンズの表面は球または円柱の一部のように見え、曲線は表面全体で同じです。 直線が曲線に従うように描かれている場合、それは円を形成します。 デザインのシンプルさのために、球面レンズのデザインは通常安価です。
非球面レンズは、レンズの中心から端まで、曲率半径は常に変化し、球面レンズと比較して、より薄く、より軽く設計することができます。球面レンズの収差と球面収差を効果的に除去し、システムの使用の設計を最適化することができ、 より良いイメージング効果を提供するために、画像の球面収差を減らしたい場合は、非球面レンズを使用する必要があります。
可視ガラス、紫外線石英、シリコン、ZnSe、サファイアなど、UV-可視赤外線からほとんどの材料をカバーしています。
1.低生産コスト : 球面レンズの均一な形状により、簡単な製造プロセスと短い生産時間が保証されるため、製造コストは低くなります。
2.球面収差を減らす: 有効な開口部を選択することにより、球面収差を減らすことができるため、イメージング品質が向上します。
3.画質を向上させるための組み合わせ使用 : 複数の球面レンズを組み合わせることで、光学系の空間条件を考慮する必要がありますが、画質をさらに向上させることができます。
まず第一に、適切な材料が選択され、引用されたサイズにカットされ、次に粗い研削、細かい研削、研磨、コーティング、接着、アセンブリなどのプロセスが行われます。
主に画像をキャプチャして情報を伝えるために使用されます。 球面レンズは最も一般的なレンズタイプの1つであり、そのデザインはシンプルで低コストで、さまざまな写真やビデオ機器で広く使用されています。 球面レンズは球面を特徴とし、レンズを通過するときに光がより均一に焦点を合わせることができ、鮮明な画像が得られます。 ただし、球面レンズには、エッジの歪みや色収差の問題など、いくつかの欠点もあり、高品質の写真やビデオの画像の品質に影響を与える可能性があります。
独自の精密光学製品を作成したり、見積もりをリクエストしたりする場合は、下の2つのボタンのいずれかをクリックしてください。 それ以外の場合は、以下のフォームに質問や懸念事項を記入してください。
