鳩プリズム

ダブプリズムの概要

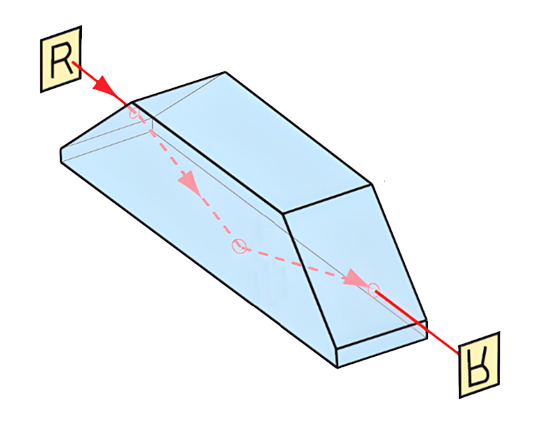

ダブプリズムは、画像回転子としての役割を果たす。 プリズムを通過した後、画像は180度反転されます。 さらに、プリズムがその光軸を中心に回転されるとき、画像の回転角度はプリズムの回転角度の2倍である。 一般に、ダブプリズムは臨界角での全内部反射の原理を利用するため、視野が制限されます。 ダブプリズムを適切に操作するには、反射面の清浄度を確保し、平行光を使用することも重要です。

ダブプリズムの仕様

ダブプリズムの特徴

• プリズムの回転角度と光の入射面に応じて、画像を回転、反転、または後方に反射することができます。

• ダウェルプリズムが画像の回転または反転に使用される場合、ダウェルプリズムの入射面と出口面の両方が光軸に垂直ではなく、しかし、出て行く光と入射光の方向は変わりません。 このとき、入射角が大きいため、ビームはプリズムの底面で完全に反射され、そのため、Dowellプリズムの内部透過率は、プリズムの吸収率によってのみ制限されます。

• ダウェルプリズムが光軸を中心に θ 角度を回転させると、出力画像は同じ方向に2θ 角度を回転させるため、一般的に画像回転子として使用されます。

ダブプリズムの応用

イメージの回転:ダブプリズムは、プリズムの回転角度と入射光の角度に基づいて画像を回転または反転できます。 画像回転子: プリズムを光軸の周りに回転させることにより、画像の方向を変更する必要がある光学機器で一般的に使用される画像回転を実現できます。

干渉法:光学測定では、ダブプリズムは、光波の位相と振幅を正確に測定および分析するのに役立つ干渉法技術でよく使用されます。

天文観測:天文学の分野では、望遠鏡で鳩のプリズムが使用され、望遠鏡に入る光の焦点を合わせて調整するのに役立ち、それによって観測結果が改善されます。

モデル認識:特定のモデルまたはオブジェクトの識別または配置を必要とするアプリケーションでは、ダブプリズムは、独自の光学特性を通じてこの機能を実現するのに役立ちます。

検出器アプリケーション:光学検出装置では、ダブプリズムを使用して光の伝送経路を強化または変更し、検出と分析を容易にします。
