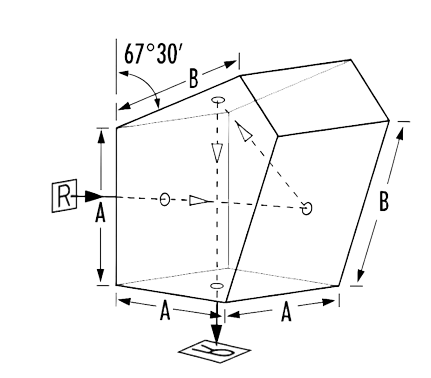

ペンタプリズムは、1つの直角を有することを特徴とする、よく使用されるプリズムである。 光ビームが直角面を通って入ると、もう一方の直角面から出る前に2つの内部反射を受ける。 出て行く光ビームは、入ってくる光ビームに対して90度の角度で偏向される。 以下は、光路図と五角形プリズムの実際の物理的画像です。
ペンタプリズムは、反転や反転なしに元の画像の向きを維持しながら、光を90 ° 偏向させます。 ペンタプリズムのわずかな動きは、反射光への影響が最小限であるため、光学システムで直角を定義するのに理想的です。 その内部反射は全内部反射に依存しません-2つの反射面は反射フィルムでコーティングされ、2つの透過面は反射防止コーティングを施し、5番目の面は光学的に未使用のままです。
| 素材 | BK7ガラス/UV溶融シリカ |
| ディメンション | 3mm ~ 200mm |
| 寸法公差 | ± 0.1mm ~ ± 0.05mm |
| 表面品質 | 60/40、40/20、20/10 |
| 表面平坦度 | Λ/20 - λ/4 |
| 角度公差 | <30arc sec. ~ 5arc min |
| ベベル | <0.25mm × 45 ° |
| コーティング | カスタマイズされたリクエストごとに |
五角形プリズムに入る光は、プリズム内で2回の反射を受け、90 ° の方向変化を引き起こす。 このプロセスは、画像の反転を防ぐだけでなく、画像の利き手を変えることもありません。 五角形プリズムは、一眼レフ (SLR) カメラビューファインダーで反射デバイスとして一般的に使用され、角度固定ビームデフレクターとしても機能します。
単一反射直角プリズムと比較して、五角形プリズムは、プリズムの取り付けエラーの影響を受けることなく、入力ビームを正確に90 ° 偏向させることができます。 これは、入射光の方向を考慮する必要がなく、2つのミラーからなるシステムよりも安定していることを意味します。 したがって、五角形のプリズムは、配管、コリメータ、距離計など、さまざまな画像観察機器や校正装置でよく使用されます。
独自の精密光学製品を作成したり、見積もりをリクエストしたりする場合は、下の2つのボタンのいずれかをクリックしてください。 それ以外の場合は、以下のフォームに質問や懸念事項を記入してください。
