ウェッジプリズム

ウェッジプリズムの概要

ウェッジプリズムは、レーザービーム制御において重要な役割を果たす。 それらは単独で動作し、レーザービームを特定の角度に偏向させることができます。単一のプリズムは、入射ビームを1ジオプターだけシフトできます (1メートルの距離で1 cmのシフトに相当します)。 あるいは、ビーム偏向のためにペアにすることもできる。 2つのウェッジプリズムは変形プリズムとして機能し、レーザー管からの楕円ビーム出力を補正し、4θ の範囲内のさまざまな角度でビームを偏向させます。 2つのプリズムを個別に回転させることにより、撮像用途の異なる位置でのビーム走査に一般的に使用されるビーム成形を達成することができる。

ウェッジプリズムの特徴

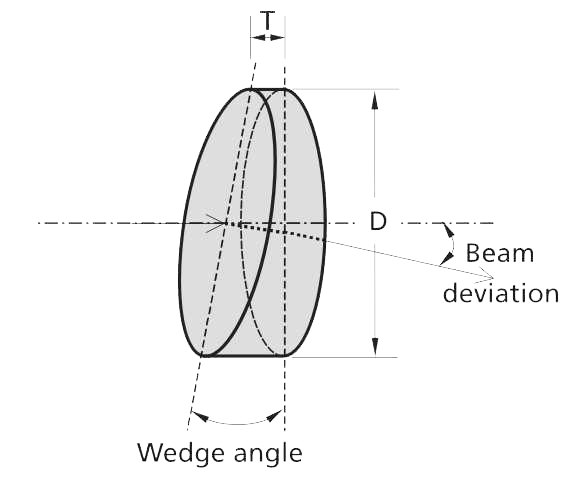

構造的特徴: ウェッジプリズムは、傾斜角が小さい面取りされた表面を備えているため、光路がプリズムの厚い側に向かって偏向することができます。 これは一般的にビーム制御と偏向に使用され、単一のウェッジプリズムが入射光路を特定の角度だけシフトできるようにします。

アプリケーション特性: ウェッジプリズムは、光学分野における光路調整のための理想的なデバイスと見なされています。 2つの回転可能なウェッジプリズムは、特定の範囲 (約10 °) 内で出力ビームの方向を調整できます。 レーザー技術では、ウェッジプリズムがレーザービームを修正するためによく使用され、ビームの正確な位置合わせと配置を実現します。

材料と製造: ウェッジプリズムは通常、光学ガラスまたは結晶でできており、必要な光学性能と用途のニーズに応じて材料を選択できます。 それらの表面は、特定のスペクトル透過率または反射率を高めるためにコーティング処理を受けることができます。

スペクトル応答: 赤外線に使用されるような特定のウェッジプリズムは、特定のスペクトル透過範囲 (たとえば、2-12μm) を持っているため、赤外線光学システムに適しています。

ウェッジプリズムの仕様
