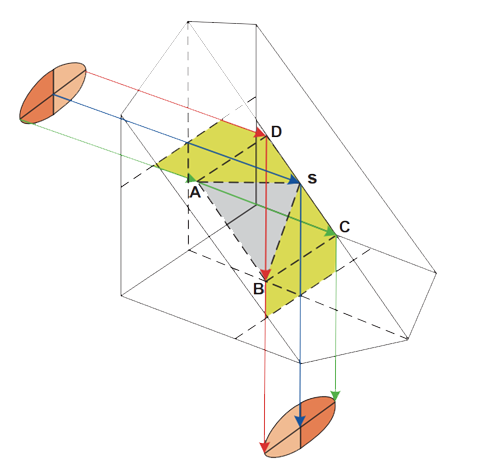

直角プリズムに基づいて、斜辺を2つの表面に分割し、それらを持ち上げて屋根の形状を形成し、2つの分割された表面が相互に垂直になります。私達は屋根の直角プリズムを得ます。 屋根直角プリズムの光路を以下に示す。 プリズムに入る光ビームは、プリズムを出る前に、画像の左右の部分を交換する屋根で偏向を受けます。
ルーフプリズムは、サイズが小さく、対物レンズと接眼レンズを直線に揃えることができることで知られており、非常にコンパクトな双眼鏡で一般的に使用されています。 Porroプリズムと比較して、ルーフプリズムには2つの主な欠点があります。
より大きな光の損失: ルーフプリズムはより多くの光の損失を引き起こし、より暗い画像になります。
より高いアセンブリ精度要件: より高い精度が必要とされるため、製造がより困難になり、より高価になります。 高品質のルーフプリズムは、Porroプリズムの性能に匹敵することができますが、一般的にはそれを超えません。
| 素材 | BK7ガラス/UV溶融シリカ |
| ディメンション | 3mm ~ 200mm |
| 寸法公差 | ± 0.1mm ~ ± 0.05mm |
| 表面品質 | 60/40、40/20、20/10 |
| 表面平坦度 | Λ/20 - λ/4 |
| 角度公差 | <30arc sec. ~ 5arc min |
| ベベル | <0.25mm × 45 ° |
| コーティング | カスタマイズされたリクエストごとに |
構造の特徴:
屋根プリズムは、屋根面として知られる2つの相互に垂直な反射面からなる。 この設計により、ルーフプリズムは、光軸の方向とメインセクションのイメージング方向を変更せずに1つの反射を追加できるため、反射の総数が奇数から偶数に変更されます。オブジェクトとイメージの類似性の要件を満たします。
光学性能:
光の損失: ポロプリズムと比較して、ルーフプリズムはより大きな光の損失を経験し、より暗い画像になります。
組み立て精度: ルーフプリズムは高い組み立て精度を必要とし、製造が難しく、より高価になります。
独自の精密光学製品を作成したり、見積もりをリクエストしたりする場合は、下の2つのボタンのいずれかをクリックしてください。 それ以外の場合は、以下のフォームに質問や懸念事項を記入してください。
